华为ICC1000-A1-E1室外柜

　项目

　　说明

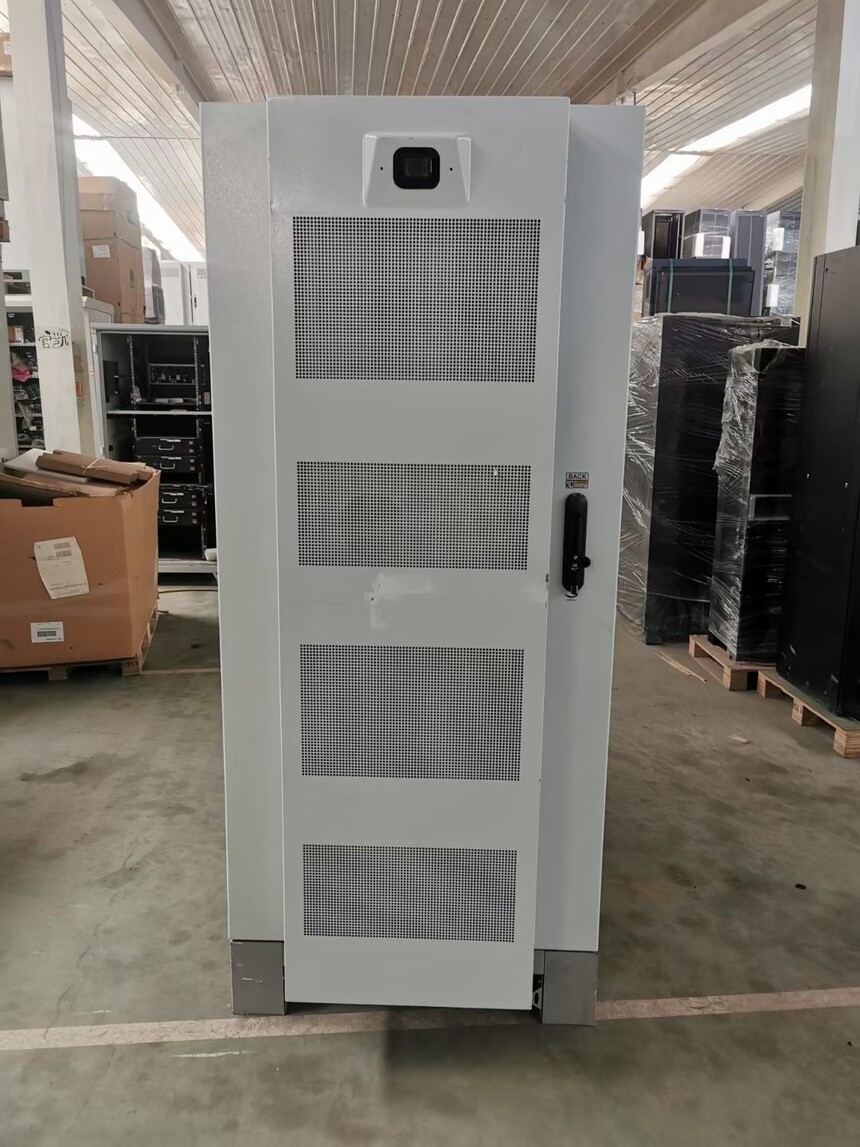

　　机柜外尺寸（高×宽×深）

　　柜体：2100mm×900mm×1200mm（含底座）

　　底座：200mm×900mm×1200mm

　　锂电池安装空间

　　30U

　　用户空间

　　12U（设备深度可支持980mm）

　　24U（设备深度可支持480mm）

　　机柜重量

　　＜520kg（不含电池和整流模块）

　　温控方式

　　ICC1000-A1-C1（01075363）: 直流空调PC1500D-1（可支持4个） 直流加热盒

　　ICC1000-A1-C1（01075363-001/01075363-002）: 直流空调PC3000D-1（可支持4个）直流加热盒

　　走线方式

　　下进下出线

　　防护等级

　　IP55

　　安装方式

　　落地安装

　　插框

　　ICC1000-A1-C1（01075363）: ETP48400-C3B3

　　ICC1000-A1-C1（01075363-001/01075363-002）: ETP48400-C3B1

　　监控

　　SMU02C

　　应用环境

　　C类环境

　　说明：

　　设备在安装或维护过程中，要保证机柜内部处于A类环境，若走线孔密封不良，开门维护等导致机柜内部混入汽车尾气等腐蚀性气体，可能会造成设备功能异常或存在应用风险，由此带来的损失华为将不承担相应责任。

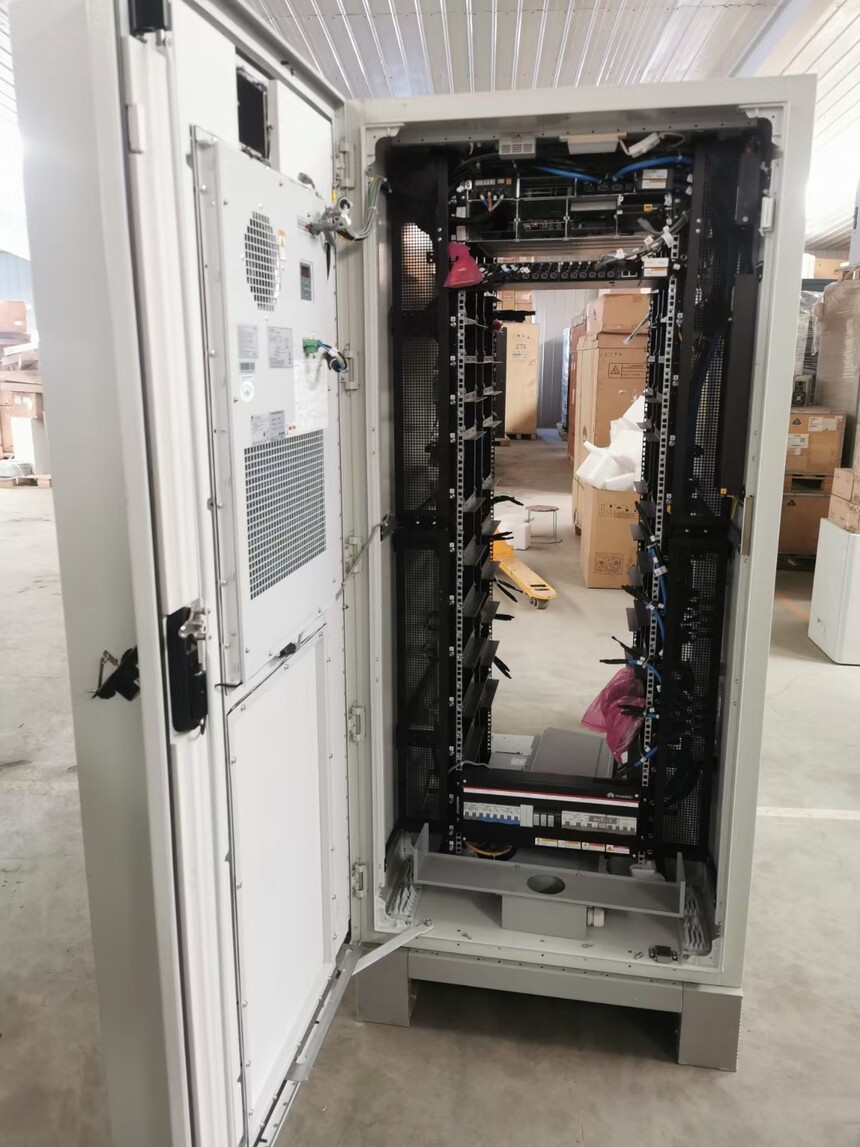

　　（1）烟雾传感器

　　（2）前门摄像头

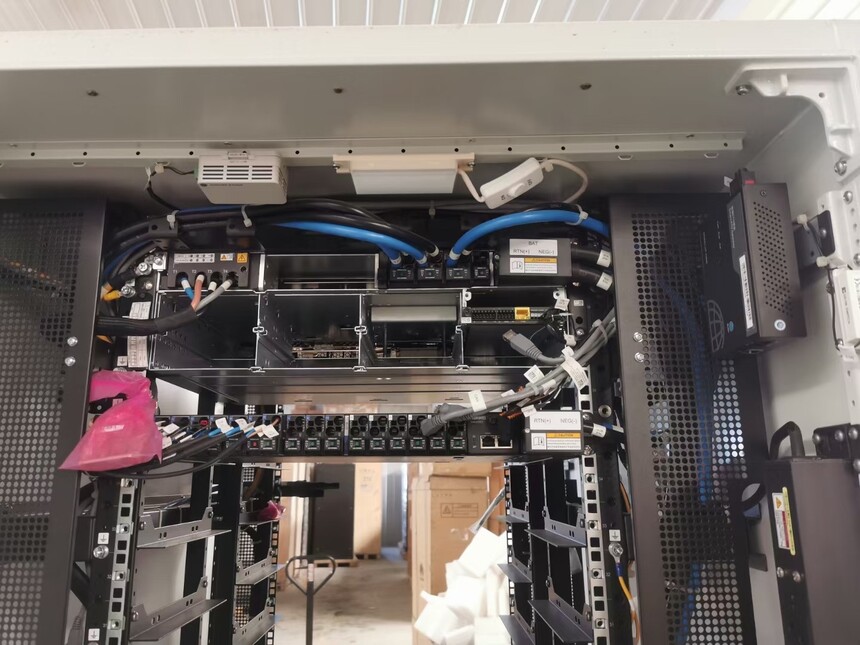

　　（3）电源插框ETP48400-C3B3/ETP48400-C3B1

　　（4）配电单元DCDB48-200-16B

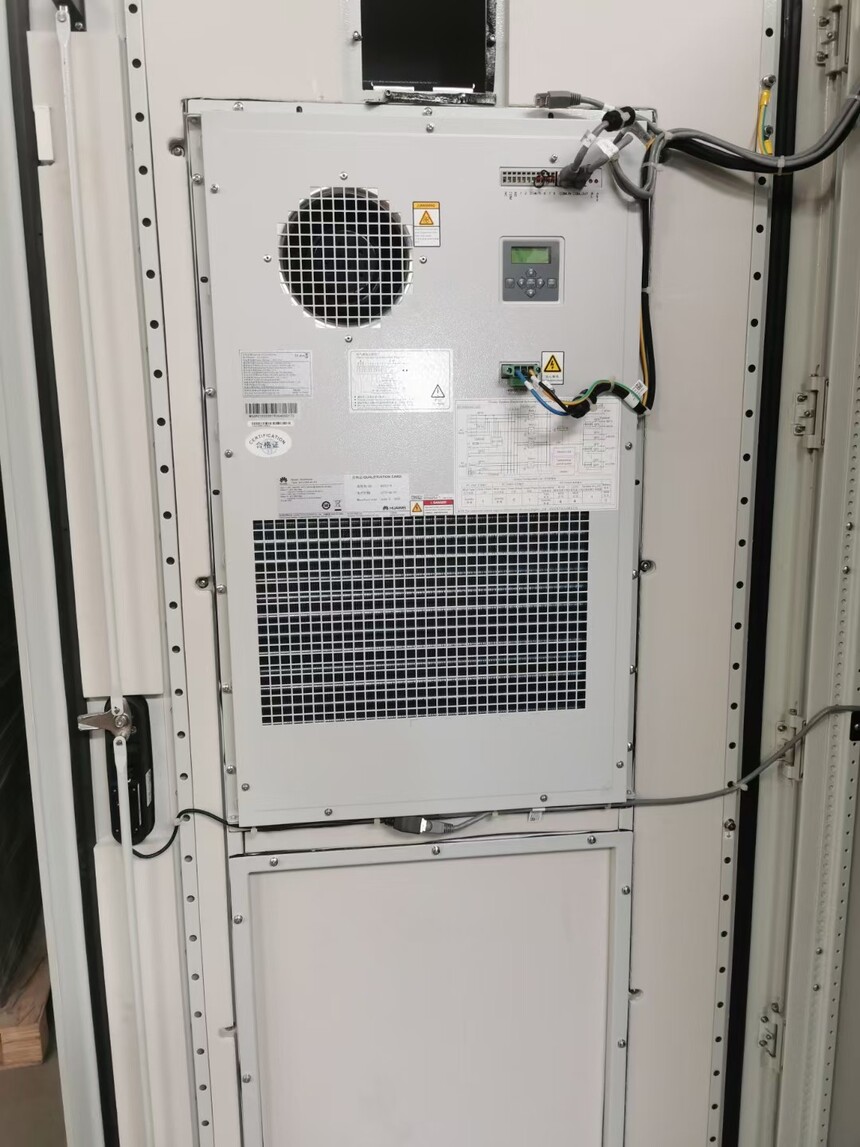

　　（5）直流空调

　　（6）数字温湿度传感器

　　（7）电子门锁

　　（8）主接地排

　　（9）交流配电单元ACDB380-63-2B/交流切换开关ATS-63A2（选配）

　　（10）照明灯

　　（11）智能ETH插座

　　（12）门磁传感器

　　（13）配电单元PDU2000-16-1PH-7（选配）

　　（14）预留用户空间

　　（15）锂电池安装空间

　　（16）锂电汇流排

　　（17）振动传感器

　　（18）水浸传感器

　　（1）后门摄像头　　（2）漏电保护盒ACDB220-40-1B（选配）　　（3）直流空调　　（4）电子门锁　　（5）照明灯　　（6）交流配电单元ACDB220-63-12B（选配）　　（7）门磁传感器　　（8）逆变器ETP23006-C1A1　　（9）预留用户空间　　（10）配电单元PDU2000-32-1PH-9（选配）　　（11）锂电汇流排　　（12）锂电池安装空间　　（13）空气净化盒（选配）　　（14）直流加热盒HAU03D-01（选配）
