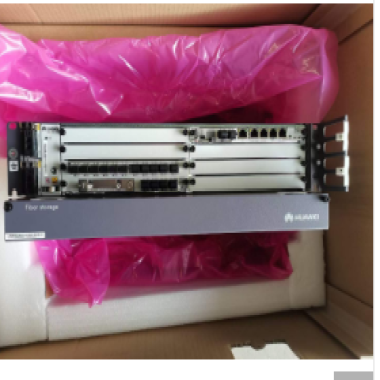

华为OSN1800II光传输SDH光传输设备C15X10主控 功能强大、性能稳定、易于部署和维护的多业务光传送平台，

盘纤盒一体化机盒区分直流和交流机盒，交流机盒外接交流电源，直流机盒外接直流电源。当机房没有直流电供给时，直流机盒可通过外置交流电源系统（UPM）外接交流电源。

OptiX OSN 1800 II机盒机械指标

　　项目

　　指标

　　外形尺寸：OSN 1800 II直流机盒

　　88mm（高）×442mm（宽）×220mm（深）

　　重量（空机盒）：OSN 1800 II直流机盒

　　3.6kg

　　外形尺寸：OSN 1800 II交流机盒

　　88mm（高）×442mm（宽）×220mm（深）

　　重量（空机盒）OSN 1800 II交流机盒

　　3.6kg

　　外形尺寸：盘纤盒

　　131.7mm（高）×442mm（宽）×283mm（深）

　　重量（空机盒）：盘纤盒

　　7.7kg

2 . 槽位说明

　　机盒槽位分布采用横插板结构，所有类型单板均在机盒正面插拔。OptiX OSN 1800 II机盒提供8个单板槽位。

　　● 槽位1至槽位6可插放光波长转换类（OTU）单板、光分插复用类（OADM）单板、光合波和分波类单板、光放大类单板、光谱分析类单板和光保护类单板。

　　● 槽位7可插放光分插复用类（OADM）单板、光合波和分波类单板、光谱分析类单板、BAS1单板和SCS单板。

　　● 槽位8固定插放SCC单板。

　　● 槽位9和槽位10固定插放PIU单板。

　　● APIU单板占用2个槽位的宽度，插针位于单板的上半部，即单板插放在所占两个槽位中上方的槽位。在网管上显示APIU单板的槽位号为所占两个槽位中上方的槽位。

　　– 当单板插放在槽位4时，占用槽位2和槽位4两个槽位，在网管上显示为槽位4。

　　– 当单板插放在槽位6时，占用槽位4和槽位6两个槽位，在网管上显示为槽位6。

　　● 槽位11固定插放FAN单板。

　　支持电口的单板插放在OptiX OSN 1800 II机盒上时，电口受机盒出线限制，可用的电口数量需满足以下限制：

　　● 使用非屏蔽网线时，机盒单层建议接入≤6根网线，单层上只能包括6个电模块接口。

　　● 使用屏蔽网线时，机盒单层建议接入≤4根网线，单层上只能包括4个电模块接口。

　　例如，双槽位单板插放在OptiX OSN 1800 II机盒上时，占用两个槽位，占用机盒两层高度。若使用非屏蔽网线，双槽位单板可以使用12个电模块；若使用屏蔽网线，双槽位单板可以使用8个电模块。

说明

　　电口超过以上限制数量，走线架可能会容纳不下，而且可能导致机柜门无法关闭。如果子架单层电口的数量必须超出以上限制，请联系华为工程师定制外凸的前门。

　　子架左侧单板的网线/电缆会影响右侧单板的维护。因此支持电口的单板应优先布置在子架的右侧槽位，尽量避免左右两块单板同时配电口。

　　OptiX OSN 1800 II 机盒槽位分布

　　● 业务对偶槽位：开销可以通过背板总线串通的一对槽位，支持业务的分布式调度。

　　● 中继对偶槽位：对于线路单板或OTU单板作中继的时候，需要穿通ESC信号，两块线路单板或OTU单板需要配置在中继对偶槽位。当单板占用1个槽位时，配置在中继对偶槽位（单槽位）中；当单板占用2个槽位时，配置在中继对偶槽位（双槽位）中。

　　对偶槽位的支持情况详见单板的可插放槽位。

3 . 交叉能力

　　盒式OptiX OSN 1800 II具有很大的业务接入容量，其交叉总线很复杂。它能够实现电层信号业务汇聚节点的调度，增强网络灵活性。OptiX OSN 1800 II 机盒8个槽位交叉容量如 图所示。它们的交叉能力各不相同。

　　OptiX OSN 1800 II 机盒交叉能力

4 . FAN

　　用于OptiX OSN 1800 II机盒中的风扇板类型为FAN01，内含6个风扇，为机盒提供散热功能。单板可插拔。

FAN01单板功能与特性

功能与特性

描述

　　基本功能

　　为机盒提供散热，使其可以在设计温度下正常、高效的工作。

　　调速功能

　　风扇有五种档位：低速率、中低速率、中速率、中高速率、高速率，默认档位为“低速率”。支持手动调速和自动调速，默认为自动调速。

　　调速规则

　　手动调速即人工在网管系统中调整风扇转速。自动调速即系统根据当前机盒中单板的温度，对风扇转速进行自动调整，

　　规则如下：

　　● 若机盒中当前单板的温度高于65oC，风扇转速自动调高一档。若当前档位为“高速率”，则不调整。

　　● 若机盒中当前单板的温度在60oC～65oC，风扇维持当前转速不变。

　　● 若机盒中当前单板的温度在10oC～60oC，风扇转速自动调低一档。若当前档位为“低速率”，则不调整。

　　● 若机盒中当前单板的温度低于10oC，自动调整为“停止”。

注意：

　　FAN单板由SCC单板供电，若拔出SCC单板，FAN单板会停止工作。当FAN单板的6个风扇中任意一个风扇坏掉时，OptiX OSN 1800系统可在-5℃～40℃环境温度下正常运转96小时。当FAN单板中有两个或两个以上风扇坏掉时，必须立即更换FAN单板。

5 . 功耗

OptiX OSN 1800 II 机盒功耗（直流、交流机盒）

项目

指标

　　功耗

　　400 W

　　说明

　　“网元功耗门限(W)”默认是300W，网元上电后，需根据实际网元配电来设置该网元功耗门限值。详细操作请参见《任务集》手册“设置网元功耗门限”章节。

　　典型功耗

　　● 直流机盒：300W

　　● 交流机盒：200W

　　空子架功耗（带风扇和PIU）

　　● 直流机盒：9.2 W = 1 x PIU (2 W) +FAN (7.2 W)

　　● 交流机盒：27.2 W = 1 x APIU (20 W)+ FAN (7.2 W)
