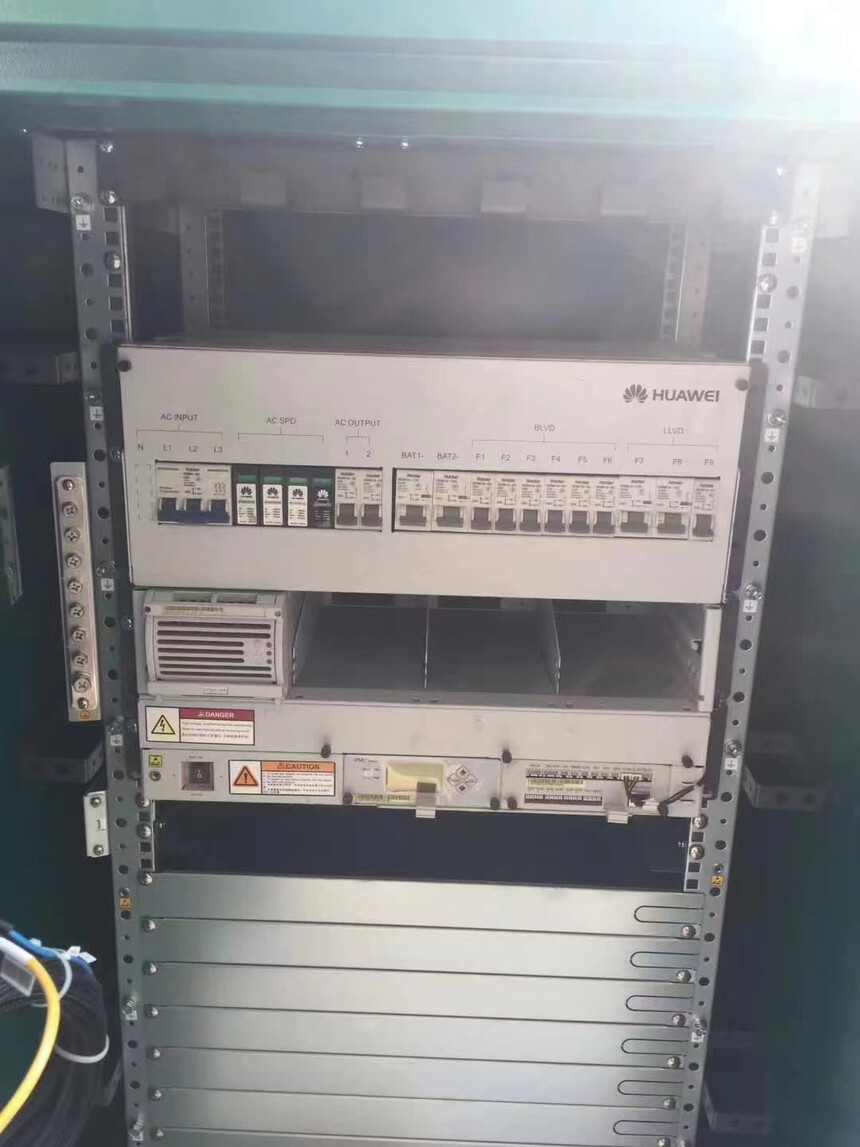

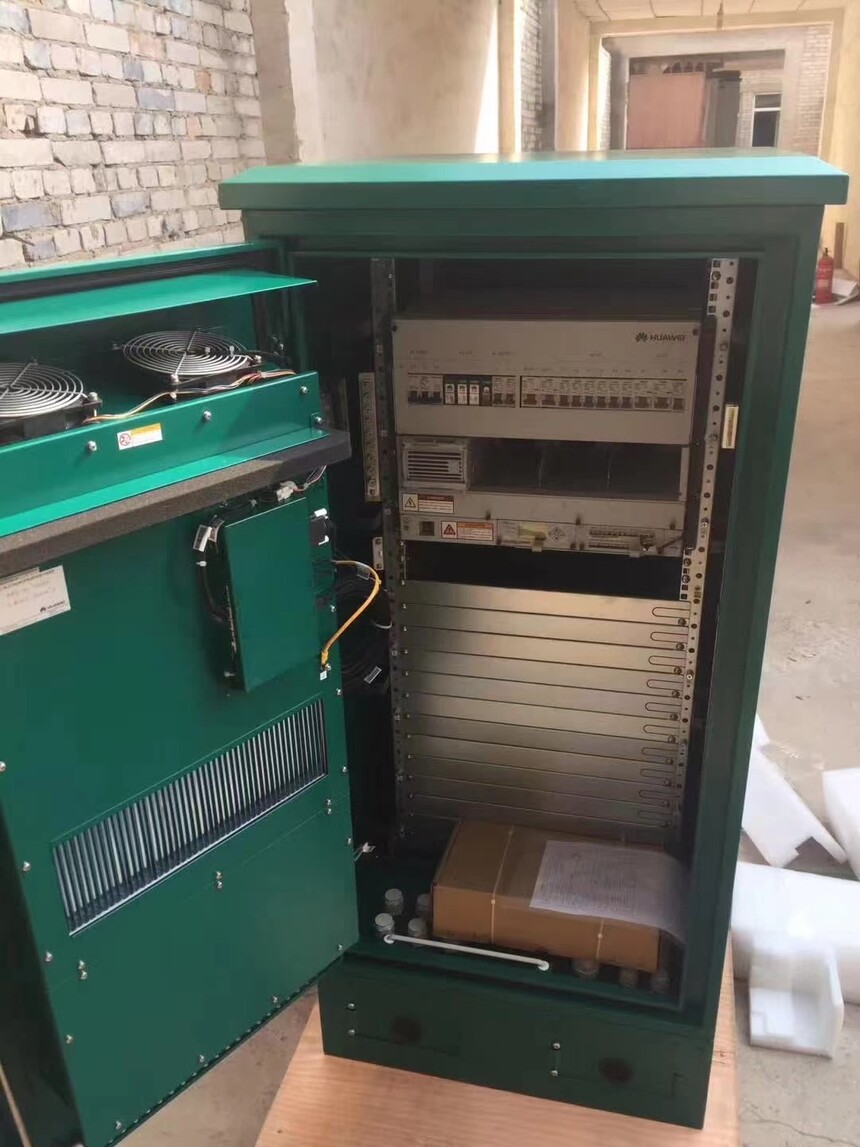

华为TP48200A室外柜 通信电源户外机柜

华为户外电源TP48200B产品性能说明TP48200A电源系列产品实现220V交流输入电压到-48V直流电压到电站设备的转换；

针对户外应用场景，重点关注供电系统的安全防护、高效节能、稳定可靠、灵活集成等性能指标，旨在为户外现场设备提供专业的供电解决方案。

产品特点：85~300VAC超宽交流电压输入范围，高效整流模块效率大于96%，节能减排，模块睡眠功能齐全，进一步提高系统效率

整流模块的工作温度范围为-40～75℃，整流模块的输出在55℃时不降额。整流器模块的MTBF大于500000小时。它具有高可靠性，并支持热插拔技术，便于安装和维护

智能电池管理和电池保护，延长电池寿命，支持电池防反向连接设计，有效避免电池反向连接带来的安全和设备损坏风险

支持现场环境监控，通过干触点、串口或网络接口对独立监控模块进行远程管理，并通过液晶显示器进行可视化监控

完整的故障保护和报警功能，大的信息存储容量，电子标签功能，有助于实现全网设备库存管理

可以通过华为的主要设备实现带内传输联网，节省传输资源，提高电网管理的可靠性

集成电源采用高度集成的设计，可内置电池和主要设备。支持户外场所快速部署IP55高等级防护，环境适应性强

风扇1 1备份，智能调速，节能降噪，提高系统使用寿命，多重防盗措施，确保设备安全运行

产品规格型号TP48200A-H15A3 TP48200A-H15A5 TP48200A-D15A1

系统参数尺寸1500mm（高）*650mm（宽）*650mm（深）（不含底座）重量＜120Kg（不含整流模块和电池）

额定容量200A，温度控制模式，设备舱热交换，电池舱直接通风，设备舱直接通风、电池舱直接通气，维护前维护，支持模块更换

接线方式：柜底，下进下出保护等效设备室：IP55，电池室：IP45，设备室：IP 55，电池室IP55

环境参数工作环境温度-10~45℃-40~45℃-10~45°C工作环境湿度：5%~95%（无冷凝）

海拔0-4000米（在2000-4000米的范围内，温度指数每增加200米下降1摄氏度）

交流配电输入方式三相兼容单相输入电压85～300VAC，额定：220VAC输入频率45～65Hz，额定：50Hz/60Hz输入配置1×63A/3P MCB输出配置2×16A MCB交流输入防雷C级防雷，标准雷电放电电流：20kA，8/20μs雷电放电电流：40kA，8/20μ直流配电输入电压：42~58VDC，默认电压：53.5VDC直流输出防雷差动模式：10kA，8/2μs共模：20kA，8/20μ额定输出功率11600W（标准效率模块）/12000W（高效模块）电池支路2x125A MCB BLVD 2×16A MCB LLVD 2×63A，2×32A MCB

整流模块效率＞96%输入电压85~300VAC，额定：220VAC

监控单元通信模式RS485/232、FE传感器、电池温度传感器、门磁铁、环境温湿度传感器、烟雾传感器、浸水、6路电池中点电压检测

干节点报警有8路，报警信号可配置8路开关量检测、1路交流防雷器报警检测、1路直流防雷器报警探测。6路备用设备配置室外电源，包括机柜、整流模块、电池、传感器电源机柜。室外电源柜根据气候选择，分为南、北两种；整流器模块：整流器模块的类型和数量由负载功率和电池充电功能决定；传感器：必须配备门禁传感器和电池温度传感器；可选的环境温度和湿度传感器、烟雾传感器、浸水传感器等。电池：选择电池组的数量
