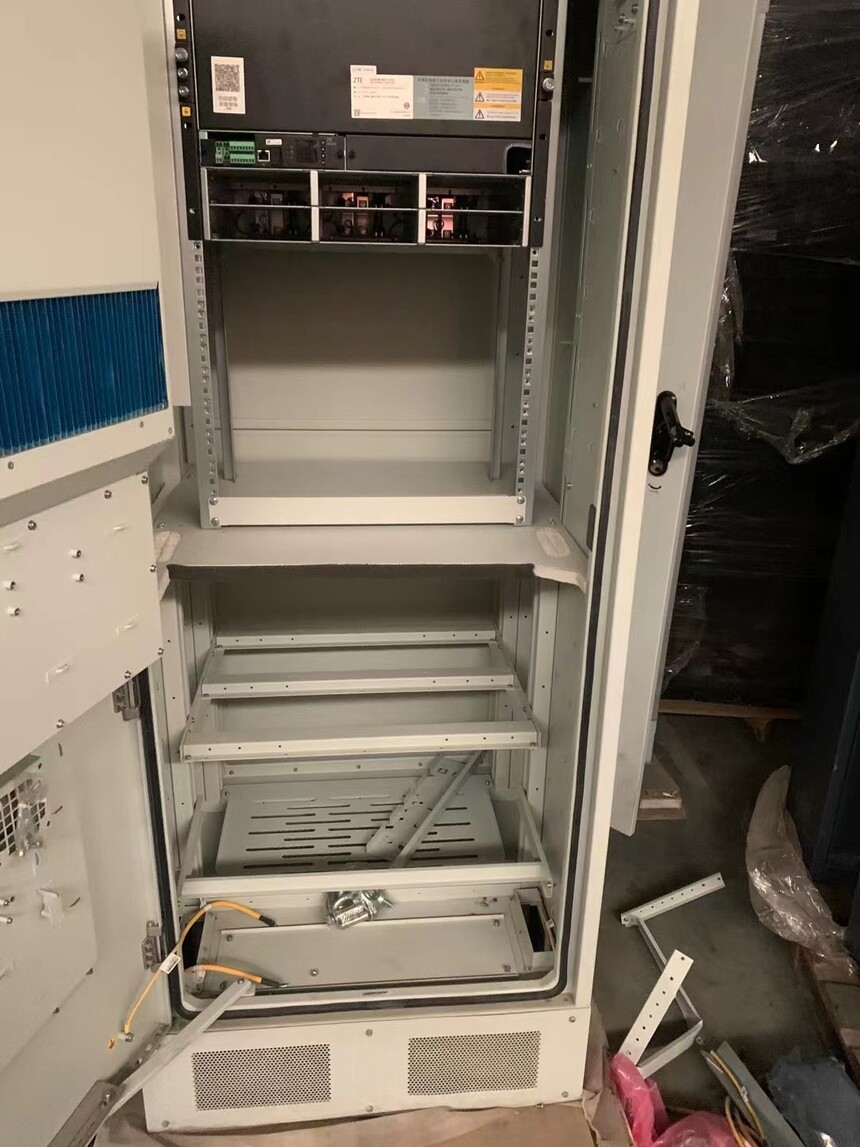

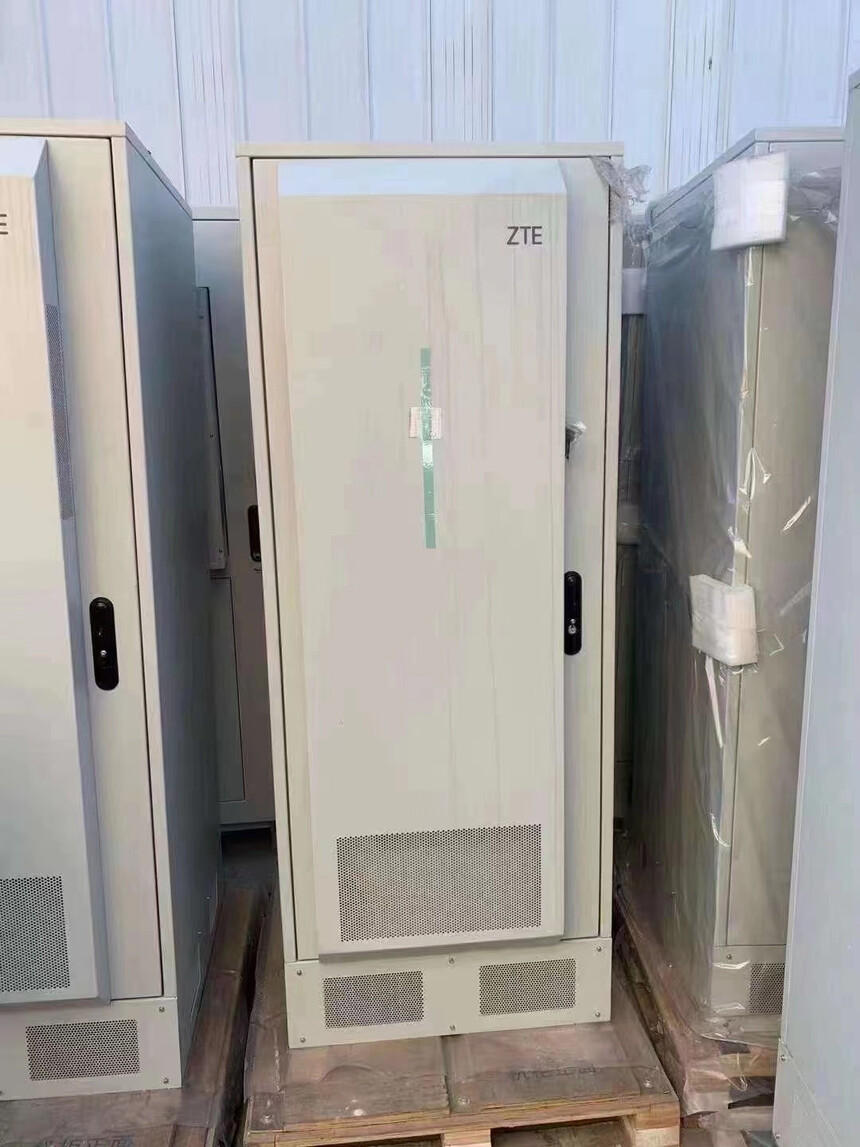

中兴ZXDU98B601室外通信电源机柜 高频开关电源系统 户外电源机柜

时间:2023-03-25     【原创】

  品牌中兴适用范围通信设备电源电压220-380V工作温度-45~+75℃重量18kg规格ZXDU98B601V5.0加工定制否可售卖地全国材质钢板型号ZXDU98B601V5.0

  中兴ZXDU98B601直流V5.0系列高频一体化通信电源


  适用于85VAC~295VAC的电压范围

  兼容ZXD3000和ZXD2000两种整流器

  支持Web远程访问,可以计算机远程管理

  支持使用U盘批量设置参数、拷贝历史数据

  整流器QUY快捷键,方便快速查询和故障定位

  提供干节点、RJ45、RS232、RS485、USB接口,满足Telnet、HTTP、FTP、SNMP组网需求

  三、中兴ZXDU68 B201用户体验

  高功率密度,节省占地空间高达50%,减少站点租赁费用支出

  80~300VAC宽输入电压范围,提升电池使用寿命

  -40~+70℃工作温度范围,野外适应能力更强,节省温控设备的费用

  采用高效率整流器,比传统电源节省电能高达10%

  丰富的网络接口可提供干接点、RJ45、RS232和RS485,并支持USB接口快速开局和监控存储能力扩展

  四、中兴ZXDU68 B201嵌入式48V开关电源规格参数:

  产品版本号:ZXDU68 B201(V5.0R10M01)

  整流器:ZXD3000, 配置4个

  监控单元:CSU500A

  中兴ZXDU68 B201交流配电

  输入制式:单相双路输入,手动切换

  可波动输入电压范围:80 V to 300 V

  输入电压频率:50 Hz / 60 Hz

  输入电流:72A

  输入功率因数:≥0.998 (满载)

  交流防雷:B级+C级, 100 kA

  交流输出:1路50A/1P(开关电源)、2路16A/1P(1路空调、1路照明)空开

  直中兴ZXDU68 B201流配电

  输出电压:-53.5VDC(-42VDC~-58VDC可调)

  输出功率:12kW

  系统效率:≥95.5%(满载)

  负载接入空开:一次下电:1×63A/1P,8×16A/1P,二次下电:3×16A/1P;

  电池接入空开:2路100A开关

  直流防雷:10kA

  以上便是ZXDU68B201产品特点。

  采用中兴通讯基站电源ZXDU58 S301/T301和ZXDU68 S601/T601,分别由30A和50A的整流模块组成,系统容量分别为300A和600A,有1.6m和2.0m两种标准机架,可以满足客户不同容量和不同类型的需求。

  其方案特点如下:

  配置均考虑了N+1的冗余,同时至少留有4个整流模块的扩容空间;

  完善的蓄电池管理功能、二次下电功能,有效延长蓄电池的寿命;

  完善的多级防雷网络;

  单相电压输入,具有极宽的输入电压范围:80VAC~300 VAC,在电力不稳定地区同样可以安全稳定运行;

  抽屉式结构,便于运输、安装和维护,整流器具有热插拔功能;

  基于平均电流法的自主均流,均流度高;

  灵活多样的组网方式,实现完善的远程三遥功能。

  三、 室外设备动力解决方案


  室外使用的恶劣环境对动力设备的防护能力、可靠性和稳定性提出了更高的要求,需要动力设备具备防盗、防雨、防晒、防尘、防潮、防霉、防腐蚀等功能。

  中兴通讯室外设备动力解决方案由15A和30A模块组成,系统容量分别为75A和120A。

  其方案特点如下:

  考虑了N+1的冗余,同时至少留有1个整流模块的扩容空间,标准满配置为75A或120A;

  结构简洁,具有防尘、防水、隔热、防盗、防潮、防霉、防腐蚀等多种功能,环境适应能力强,可在户外的恶劣环境中使用;

  完善的蓄电池管理功能、二次下电功能;

  完善的多级防雷网络;

  单相电压输入,具有极宽的输入电压范围:80~300 V,适用于野外电力不稳定的使用环境;

  抽屉式结构,便于运输、安装和维护,整流器具有热插拔功能;

  低温地区蓄电池可以选配加热板,使蓄电池工作在一个相对合适的温度环境;

  具有独立的监控单元,具备简易的动力环境监控。

  整流模块ZXD3000
