首页 >> 公司产品 >>中兴室外柜 >> 中兴ZXDU68W301(5.0)室外柜 通信电源 户外机柜 5G通信电源
详细内容

中兴ZXDU68W301(5.0)室外柜 通信电源 户外机柜 5G通信电源

时间:2023-03-25     【原创】

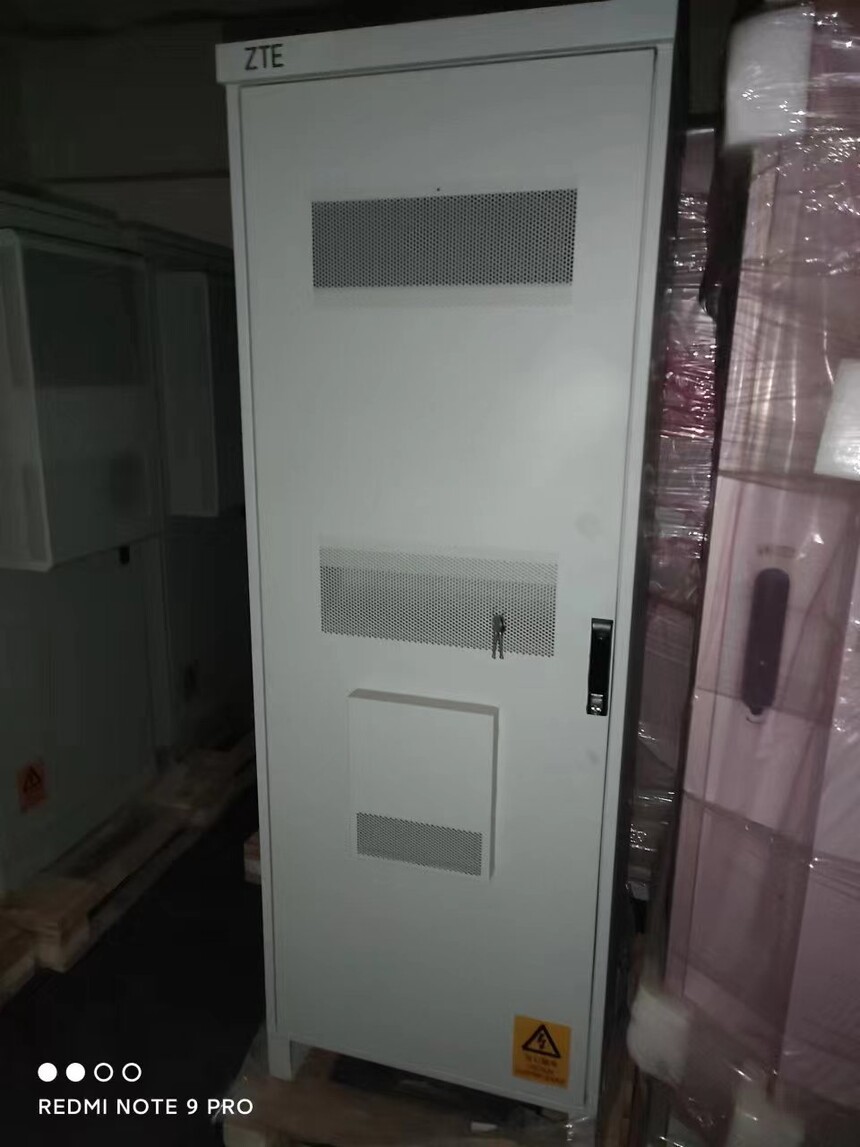

中兴通讯室外电源解决方案微信图片_20230325181144.jpg    中兴通讯室外电源系列包括小容量室外电源 、中等容量室外电源、大容量室外电源,直流输出容量范围为60~300A,产品可以在-40℃~55℃的环境下工作,符合IP55防护等级,这类产品主要包括ZXDU58 W600、ZXDU58 W121、ZXDU68 W201、ZXDU68 W301等几个系列,针对不同的应用场合,可以为用户提供合适的解决方案。
通信直流电源伴随着通信主设备的发展而迅速发展,电源技术不断**、设备功能不断完善,及时满足了通信业的发展要求。10多年来,通信(特别是移动通信)正从城市逐步走向城镇和农村地区。在城市,通信设备通常设置在市区的室内,通信电源也放置在室内,运营商一般采用自建机房或租赁;而在城镇、农村地区,人员相对分散,为了节省建设成本、加快建设周期,往往不采用建设机房的方式(包括移动方舱),主设备及电源设计室外机型,直接安置在户外。这种发展趋势越来越明显,因此运营商越来越重视室外电源的投资建设。
交流输入有4种配置可选(四选一):
1.标准配置:1路手动交流输入,1*80A/3P空开,无交流备用输出;
2.非标准配置(A):1路手动交流输入,配置1*100A/3P空开,可选交流备用输出;
3.非标准配置(B):2路手动交流输入,配置2*100A/3P空开(带机械互锁),可选交流备用输出;
4.非标准配置(C):2路自动交流输入,配置1个220V三*联锁交流接触器(带电气互锁),可选交流备用输出
交流备用输出:在交流输入采用非标准配置的前提下,可选配置1P空开,3P空开或维修插座方式的交流备用输出;在整流器满配置时,每相备用输出不大于20A
中兴通信电源ZXDU68T601生产销售中兴通信电源ZXDU68T601生产销售中兴通信电源ZXDU68T601生产销售中兴通信电源ZXDU68T601生产销售中兴通信电源ZXDU68T601生产销售
1、电源概述
中兴ZXDU68T601通信电源系统应用于室内环境中,可为移动通信基站、室内覆盖站、传
输、微波、地面卫星站等通讯设备提供稳定的直流电源。采用一体化机柜,集交流配电、
直流配电、整流、监控于一体
2、产品外型图

3、系统特点
室内型直流电源系统,额定直流输出电压为–53.5 V。
满配置12个ZXD2400整流器,系统输出功率为34800 W。
采用三相交流输入,宽输入电压范围(相电压80 V ~ 300 V)。
蓄电池外置在ZXDU68 T601系统机柜外。ZXDU68 T601系统机柜内集交流配电、直流配电、整流和监控于一体。
整流器及监控单元支持热插拔。
具有完善的监控管理功能
节能管理:支持自动节能、暂时非节能、非节能。
蓄电池管理:支持温度补偿、充电限电流、自动周期均充、自动周期测试。
下电管理:支持自动二次下电保护,支持手动下电控制。
信息管理:支持系统信息查询、告警信息查询、历史记录查询。
告警提示:支持声音告警、光告警、干接点告警和通讯告警。
支持RS232、RS485、干接点、IP等多种监控组网方式。
4、技术指标
适用环境
工作温度:-5 ℃ ~ +45 ℃,佳+15 ℃ ~ +25 ℃
存储温度:-40 ℃ ~ +70 ℃
相对湿度:10% ~ 90%(无冷凝),佳40% ~ 60%
大气压:70 kPa ~ 106 kPa
交流配电
交流输入制式三相五线制(L1/L2/L3/N/PE)
额定交流输入电压相电压:220 V,线电压:380 V
交流输入电压范围可波动范围(相电压):80 V ~ 300 V
l  <70 V时,欠压关机;
l  70 V~80 V时,欠压保护;
l  80 V~100 V时,单台整流器输出限流点为20A±2A;
l  100 V~176 V时,单台整流器输出限流点为31A±2A;
l  176 V~300 V时,单台整流器输出限流点为53A±1A;
l  300 V时,过压保护关机
交流输入频率范围:50/60 Hz
单相输入电流:72 A
防雷级别C级交流防雷,防雷泄放电流≤ 40 kA
输入功率因数:≥ 0.99

直流配电
额定直流输出电压:-53.5 V
直流输出电压可调范围:-42 V ~ -58 V
额定输出电流:600 A(满配置)
输出功率:34800 W(满配置)
整机效率:≥ 91%
源效应:≤ 0.1%
负载效应:≤ 0.5%
稳压精度:≤ 0.6%
结构参数
机柜颜色(PANTONE色) 中兴浅灰
机柜尺寸:1600 mm(H) x 600 mm(W) x 400 mm(D)
机柜重量约:85 kg(含监控单元,不含整流器)
整流器重量:3.8 kg/台,多12台

交流输入采用三相五线制(L1/L2/L3/N/PE),额定相电压为220 V。
额定直流输出电压为–53.5 V,可调范围为–42 V ~ –58 V。
满配置12个ZXD2400整流器,系统输出功率为34800 W。

ZXDU68 T601系统由交流配电单元、直流配电单元、监控单元、ZXD2400开关整流器和
蓄电池组成。除了蓄电池外,其他系统组件集成在ZXDU68 T601系统机柜内

配置说明
机柜:1600 mm(H) x 600 mm(W) x 400 mm(D)室内机柜,可选增加400 mm高的*罩或底座;机柜的*部配置防尘盖部件
整流器:ZXD2400(V4.3)开关整流器,2台~ 12台
室外产品发展趋势
   经过几年的发展,行业内已经形成基本的设计标准,在整流、监控、配电方面和室内产品没有明显的差别,所采用的技术基本一致。未来的室外产品发展趋势主要体现在以下几个方面:
室外电源需求差异主要体现在电池仓部分,电池厂家之间的同容量电池尺寸差异很大,不能兼容各厂家电池,如果用户*电池*,电池仓需要定制;
*市场上,室外电源要求机柜内部内置2~4组150AH电池,机柜高度、宽度也差异很大,和我们现有的标准机柜不同;
由于占地面积问题,室外电源机柜内置其他设备成为新的发展趋势,内置设备主要包括BBU、微波、传输、DDF等;
节能要求成为未来的主要发展趋势,为了减少散热设备的功耗,要求电源设备本身的工作温度范围越来越宽泛,较高要求工作在65度的环境下;
为了提高设备的**性、减少维护工作量,要求防护等级达到IP65;
由于安装空间、占地面积非常有限,设备基本都没有后部空间,要求设备实现全面的前接线、前维护,同时要求减轻设备重量,提高工程便利性;
由于设备在很多场合下安装在居民居住区附近,设备工作噪音影响居民日常生活,要求降低设备系统噪音。
(3)风道设计技术
   设计良好的风道可使冷空气或热量均匀地流动,达到机柜内部温度平衡,因此在热设计时需要使用一些计算机辅助工具进行热设计仿真,模拟实际使用环境。以目前的设计技术,热交换器散热方式下,环境温度和机柜内部温度达到10℃~11℃温差;风扇散热方式下,环境温度和机柜内部温度达到3℃~5℃温差。随着热设计方式的不断发展,温度控制效果会越来越好,为设备提供良好的工作环境。
(1)小容量产品,ZXDU58 W600
   这类产品主要应用在微基站、RRU供电场合,为室外设备提供供电解决方案。产品体积小,适合壁挂、抱杆,减少空间占用;产品较大配置2个ZXD030 S480 30A整流模块,满配置时,系统较大输出60A,内部可以放置一组38AH电池,在工程使用中需要考虑电池充电电流的情况,要求直流负载输出不*过40A,能够提供6路63A以下直流负载输出;产品的整体尺寸(宽×高×深)为600mm×700mm×300mm。
