中兴ZXDU98 B601嵌入式电源适用于户外机柜

说明手册

本手册适用于ZXDU98 B601小型室外型通信直流电源系统和ZXDU98 B601小型室外型通信直流电源系统(文中简称为ZXDU98 B601系统)。该系统可以嵌入到19英寸标准机柜中，为-48 V系列通信设备供电。

本手册用于指导读者了解产品的功能、结构和性能。

产品定位

中兴ZXDU98 B601嵌入式电源适用于户外机柜

ZXDU98 B601直流电源系统可为通信设备提供-53.5 V直流电源。

. 采用三相五线交流输入模式(L1/L2/L3/N/PE)，适用于220 V/380 V电网。

. 系统最大容量为600A，支持安装ZXD3000整流器和ZXD4000整流器。

→ 基础单元：配置6个ZXD3000整流器或ZXD4000整流器，容量为300 A/450 A。 → 2U整流器扩展单元：配置6个ZXD3000整流器或2个ZXD4000整流器，容量为300

A/150 A。

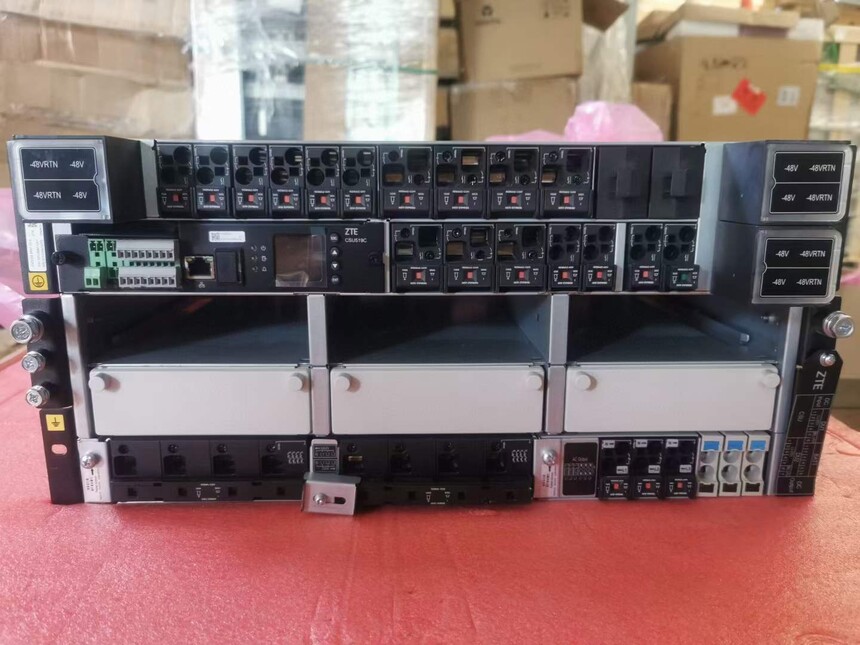

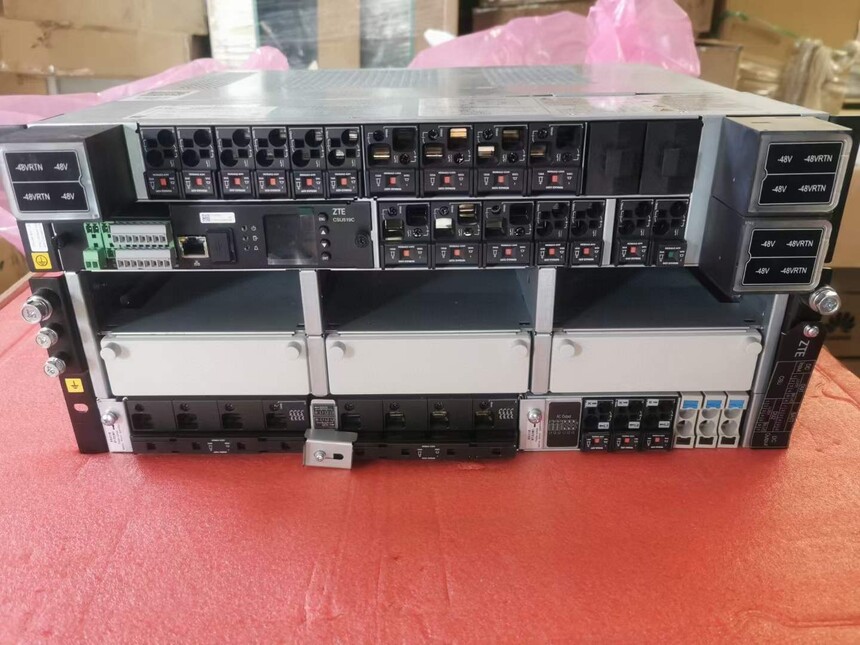

ZXDU98 B601直流电源系统由如下几个单元组成，可以嵌入到19英寸标准机柜中使用。

. 5U高/19英寸宽基础单元(必配)

. 1U高/19英寸宽直流扩展单元(选配)

. 2U高/19英寸宽整流器扩展单元(选配)

. 1U高/19英寸宽整流器扩展单元(选配)

中兴ZXDU98 B601嵌入式电源适用于户外机柜

项目			配置说明
产品型号			. ZXDU98 B601小型室外型 . ZXDU98 B601小型室内型
基础单元(必配)	整流器	型号	ZXD3000或ZXD4000
	整流器	数量	. ZXD3000整流器： 6个 . ZXD4000整流器： 6个
	监控单元	型号	CSU519C
	监控单元	软件版本	V1.12.10.02
	交流配电	交流输入	. ZXDU98 B601小型室外型： 2×100 A/4P空开，手动机械互锁 . ZXDU98 B601小型室内型： 1×100 A/4P空开
		交流备用输出	. ZXDU98 B601小型室外型：最多配置3路1P空开 . ZXDU98 B601小型室内型：无
		交流防雷	. ZXDU98 B601小型室外型：满足30 kA (8/20 μs)防雷通流量 . ZXDU98 B601小型室内型：满足20 kA (8/20 μs)防雷通流量
	直流配电	电池输入	最大6路， 6×125 A空开
		下电保护方式	LLVD1+BLVD
		直流负载输出(配电1)	. LLVD1：4×32 A空开
